Етапи монтажу внутрішньопідлогового конвектора:
1. Прокласти підводи теплоносія й електрокабелю (для моделей з електровентиляторами) згідно зі схемами монтажу.
2. Виконати заливку підлоги, залишаючи канал для встановлення конвектора.
Варіант А
3. Встановити прилад у канал, вирівняти за рівнем горизонту за допомогою регулювальних болтів (в кутах) і регулювальних куточків (посередині). Прикріпити куточки до підлоги. Верхня частина приладу повинна зійтися за рівнем з чистовою підлогою.
Варіант Б
3. У разі індивідуального замовлення кутових ніжок, які фіксуються на підлозі, виконати дії відповідно до варіанту А, та включити фіксацію кутів приладу до підлоги.
4. Ізолювати стінки та дно з боку теплообмінника теплоізоляційним матеріалом, а стінки й дно з боку вентилятора – шумоізоляцією. Заповнити пустоти ущільнювачем.
5. Змонтувати чистову підлогу.
6. Виконати підключення підводів теплоносія та електрокабелів. Закрити прилад монтажною кришкою (для захисту від потрапляння будівельного сміття).
7. Заповнити щілини силіконовим герметиком або оздоблювальним ущільнюючим матеріалом.
8. Провести прибирання приміщення. Зняти захисну монтажну кришку. Виконати тестовий запуск приладу. Здійснити монтаж декоративної рамки (у разі індивідуального замовлення). Закрити прилад декоративною решіткою.
Вимоги до монтажу

Монтаж системи опалення необхідно виконувати після перевірки функціональності та справності всіх її елементів (особливо електричних складових), адже могли виникнути пошкодження під час транспортування або зберігання.

Вимоги до монтажу ››

Дивіться також «Варіанти з’єднання внутрішньопідлогових конвекторів Polvax».

Схеми монтажу

Схема монтажу конвекторів з вентиляторами змінного струму STANDART

1. Конвектор з вентилятором змінного струму STANDART.

2. Провід мідний.

3. Мережа 220 В.

4. Модуль МК-Р-75Т; МК-Р-150Т; МК-Р-300Т.

5. Термостат СН130RR; СН130ARR; СН130RFN (монтується у розподільному щиті, керує швидкістю обертання вентилятора).

Схема монтажу приладів з вентиляторами постійного струму PREMIUM

1. Конвектор з вентилятором постійного струму PREMIUM.

2. Провід мідний.

3. Мережа 220 В.

4. Модуль МК-PREMIUM (монтується у розподільному щиті).

5. Регулятор частоти обертання вентилятора.

6. Термостат.

Схеми монтажу електричної частини

Типова схема включення МК-Р-150Т/МК-Р-75Т

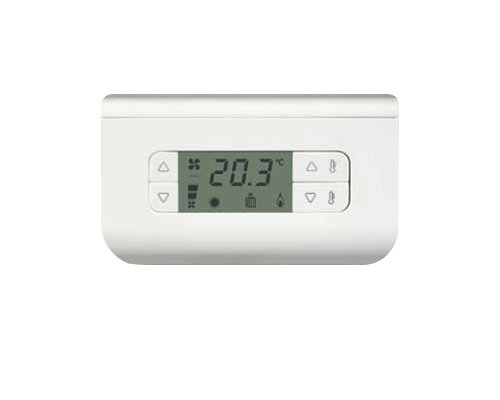

(регулювання температури за допомогою тришвидкісного термостата для фанкойла СН130AR)





Максимальне навантаження на один виконавчий блок CH-172D не має перевищувати 600 Вт.

Типова схема включення МК-P-300T + MK-150T

(регулювання температури за допомогою тришвидкісного термостата для фанкойла СН130AR)



Типова схема включення МК-P-300T

(регулювання температури за допомогою тришвидкісного термостата для фанкойла СН130AR)



Максимальне навантаження на один виконавчий блок CH-172D не має перевищувати 600 Вт.

Типова схема включення МК-PREMIUM

(регулювання температури за допомогою термостата CH110, регулювання швидкості обертання вентиляторів)

Типова схема включення МК-PREMIUM

(регулювання температури за допомогою термостата CH110, регулювання швидкості обертання вентиляторів, два модулі живлення в системі)



Типова схема включення МК-P-150T

(регулювання температури за допомогою тришвидкісного термостата для фанкойла СН130AR і сервоприводу 603200051 SСHLOSSER 230V)



Максимальне навантаження на один виконавчий блок CH-172D не має перевищувати 600 Вт.

Дивіться також:

Електронні термостати

Модулі керування вентиляторами

Регулятор частоти обертання вентилятора

УВАГА!

1. Модулі конвектора рекомендується встановлювати якомога ближче до приладу, адже спад напруги не повинен перевищувати 1-2 В.
2. Схему з’єднання і розміщення конвекторів потрібно обирати з урахуванням розміщення іншого електрообладнання та відповідно до вимог відповідних стандартів безпеки.
3. Всі роботи з електромонтажу мають виконувати тільки кваліфіковані спеціалісти згідно з вимогами чинних нормативних документів, проектною документацією та інструкціями виробника.
4. Конвектори, які встановлюються у вологих приміщеннях, мають бути обладнаними дренажними трубами з діелектричних матеріалів.
5. Перед введенням системи в експлуатацію необхідно ретельно перевірити дотримання всіх вимог безпеки.

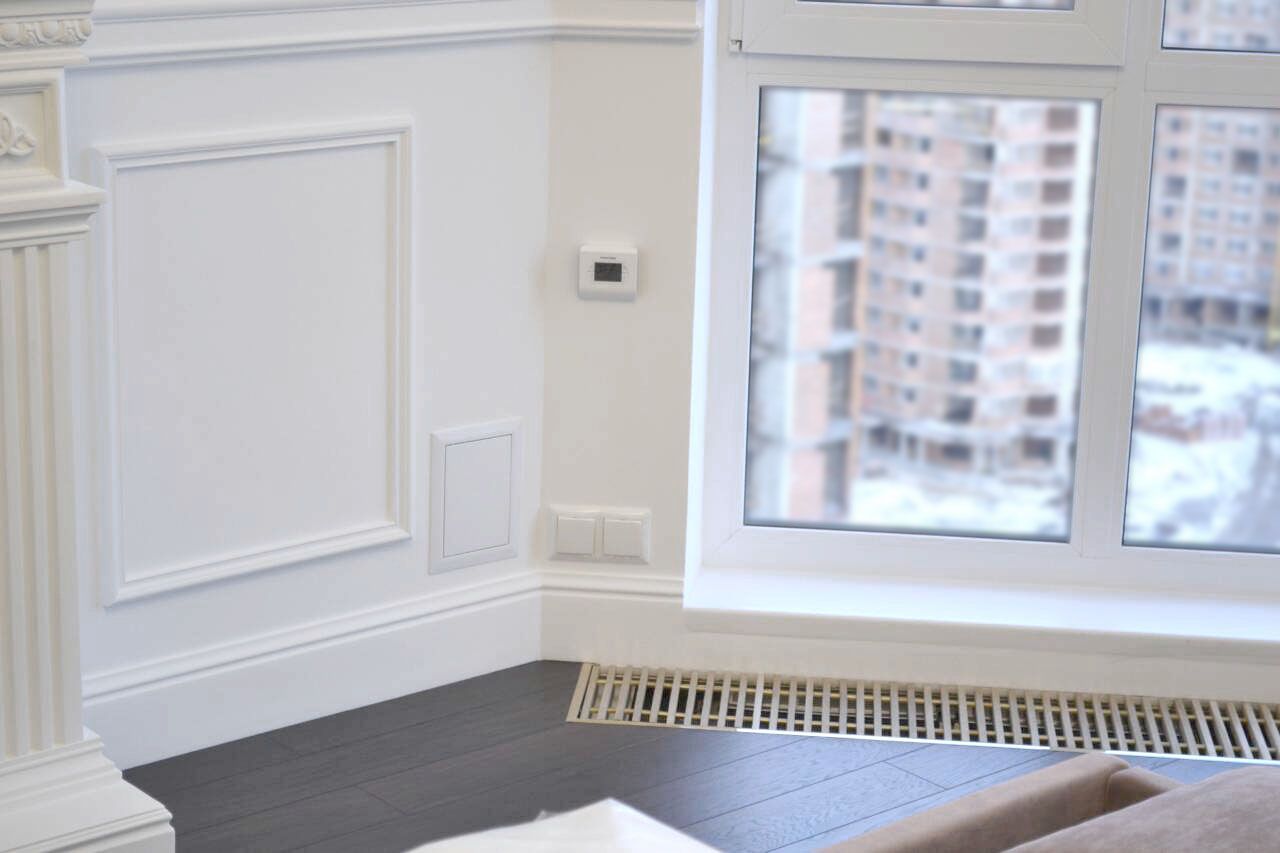

Розміщення відносно вікна

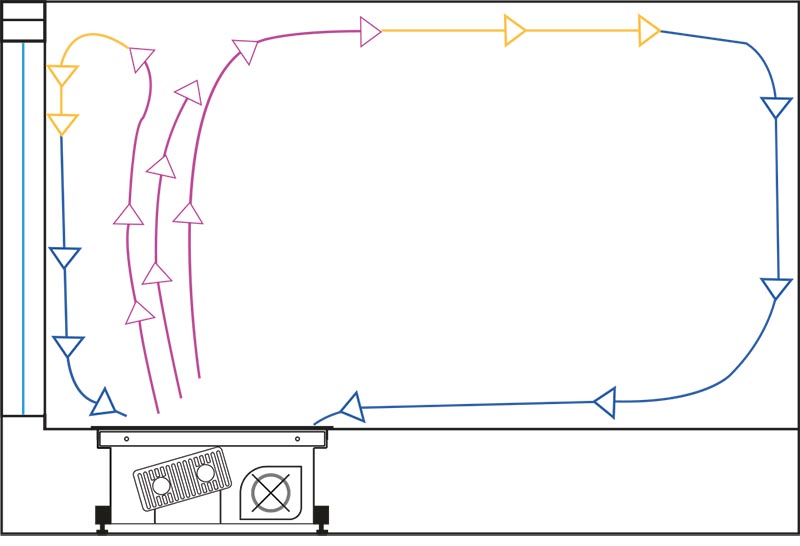

1. Захист вікна від конденсату, теплова завіса (за наявності інших джерел тепла):

• Вентилятор втягує повітря з приміщення та спрямовує на теплообмінник; нагріте повітря нагріває і підсушує внутрішню поверхню скла.

• Циркуляція повітряного потоку конвекторів подібна до циркуляції класичних настінних приладів, які розміщуються під вікнами.

• Рекомендується для житлових приміщень з невеликою площею скляних поверхонь за наявності інших джерел тепла (теплої підлоги, радіаторів, стельових фанкойлів, електроприладів, людей, які постійно перебувають у приміщенні).

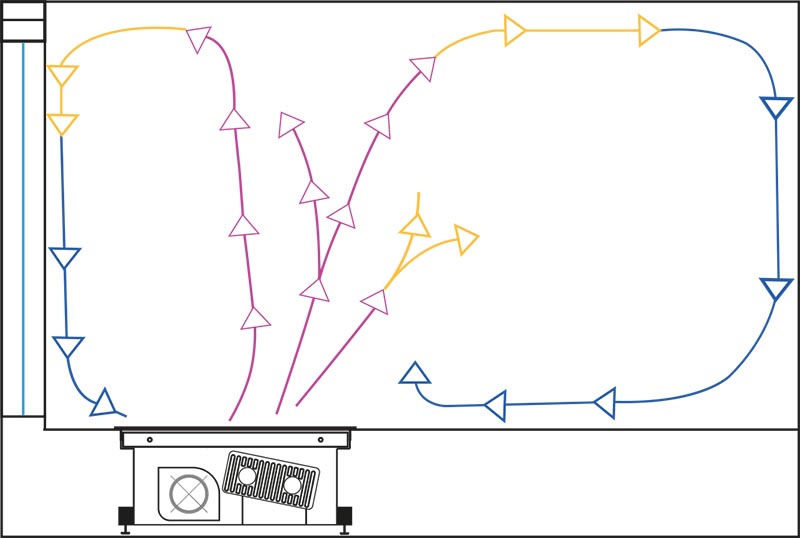

2. Опалення приміщень, захист від конденсату:

• Вентилятор втягує холодне повітря, яке надходить від вікна, та спрямовує на теплообмінник; нагріте повітря спрямовується вглиб приміщення.

• Різниця у швидкості нагрівання приміщення (швидший нагрів у порівнянні з попереднім варіантом).

Ознайомтеся також з правилами експлуатації приладів.
