ПРИКЛАД ПІДБОРУ ТА КОМПЛЕКТАЦІЇ КОНВЕКТОРІВ


Для попереднього розрахунку приймаємо такі умови:

1. Стандартна потреба в теплі для приміщення, що має висоту 2,7 м – 1 кВт на кожні 10 м²;
2. Для приміщень з високими тепловтратами (веранди, теплиці, приміщення з радіусними або кутовими скляними панелями, скляними стінами та ін.) – 2,2 кВт на кожні 10 м²;
3. Показники теплопродуктивності приладів наводяться з урахуванням обігріву приміщень до 20 °C.

З метою компенсації непередбачуваних втрат тепла (спад температури теплоносія) для гарантованого обігрівання приміщень, рекомендується обирати прилад з більшою на 20% теплопродуктивністю, ніж потрібно.

ПРИКЛАД:

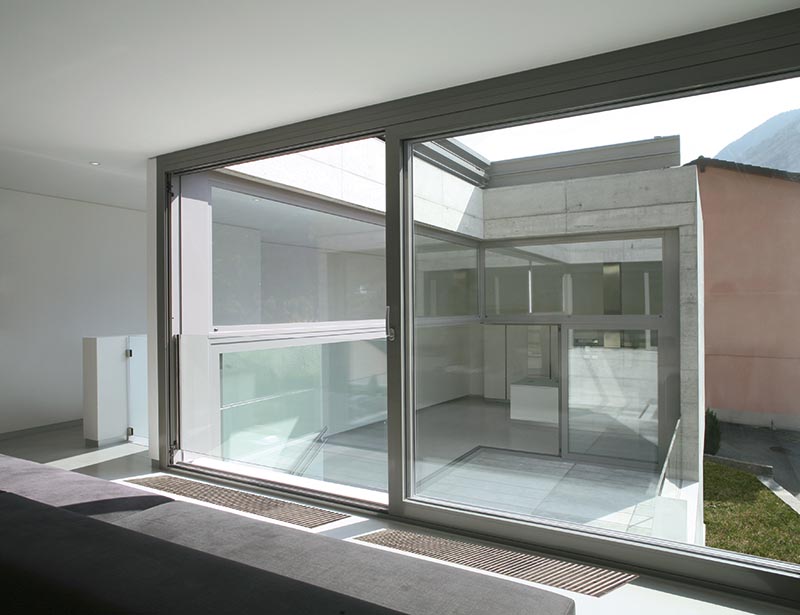

Уздовж двох стін (довжина 30 і 5 м) розміщуються суцільні скляні панелі.
Габарити приміщення: 2,7 х 30 х 5 (м).
Середня температура теплоносія: 50 °C.
Розрахуємо потребу в тепловіддачі:
((30 * 5) / 10) * 2,2 = 33 (кВт).

З урахуванням 20% про запас: 39,6 кВт.

Підберемо прилади для цього об’єкту за таблицями тепловіддачі.

Враховуючи високу потребу в теплопродуктивності, рекомендуємо два варіанти комплектації:

ВАРІАНТ 1
ВАРІАНТ 2

Пропонуємо опалювати приладами з підвищеною тепловіддачею, що містять два теплообмінники і вентилятори змінного струму:

КVM.Plus.380.2750.120 з теплопродуктивністю 3,501 кВт (при частоті обертання MID);

КVM.Plus.380.2250.120 з теплопродуктивністю 2,806 кВт (при частоті обертання MID);

(уздовж стіни 5 м – КVM.Plus.380.2250.120, 2 шт; уздовж стіни 30 м – КVM.Plus.380.2750.120, 10 шт).

Сумарна потужність приладів становитиме:
2,806 * 2 + 3,501 * 10 = 40,622 (кВт).

Підберемо модуль:

Один прилад довжиною 2750 мм містить 3 вентилятори змінного струму.

Один прилад довжиною 2250 мм містить 2 вентилятори змінного струму.

Потужність живлення одного вентилятора змінного струму для приладу глибиною 120 мм становить 75 Вт.

Отже, сумарна потужність живлення приладів:
(2*2+3*10)75=2550 Вт.

Необхідно:

2550/300 = 8.5 модуля МК-Р-300Т (тобто 9 модулів)
* Мінімальний комплект, рекомендується враховувати запас за теплопродуктивністю 15%.

Отже, для опалення цього приміщення знадобиться:

Термостат кімнатний, 1 шт;

МК-Р-300Т – 9 шт.

КVM.Plus.380.2250.120 – 2 шт.

КVM.Plus.380.2750.120 – 10 шт.

* На замовлення додається регулятор частоти обертання вентилятора.
